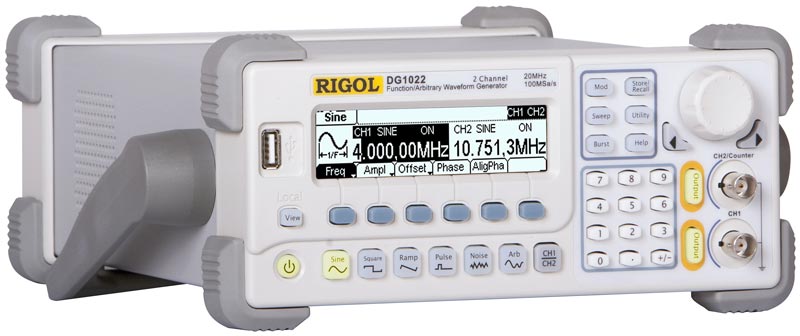

| DDS технология для получения точного, стабильного выводимого сигнала с низким уровнем помех. |
✓ |
| Количество каналов |
2 |
| Частота дискретизации 100 Mвыборок/с |
✓ |
| Разрешение по вертикали |
14 бит (канал 1), 10 бит (канал 2) |
| Длительность записи: 2 |
4К точек (канал 1), 2 — 1К точек (канал 2) |
| Память на сохранение 10 форм сигнала |
✓ |
| Формы сигнала |
синусоидальный, прямоугольный (меандр), пилообразный, импульсный, шумовой, и 48 видов встроенной произвольной формы |
| Характеристики частот: Синусоидальная: 1 мкГц – 20 МГц Прямоугольная: 1 мкГц – 5 МГц Импульс: 500 мкГц |
3 МГц Пилообразная: 1 мкГц – 150 кГц Белый шум: диапазон частот 5 МГц (-3 дБ) Сигналы произвольной формы: 1 мкГц – 5 МГц |
| Синусоидальная |
1 мкГц – 20 МГц |
| Прямоугольная |
1 мкГц – 5 МГц |
| Импульс: 500 мкГц |
3 МГц |
| Пилообразная |
1 мкГц – 150 кГц |
| Белый шум |
диапазон частот 5 МГц (-3 дБ) |
| Сигналы произвольной формы |
1 мкГц – 5 МГц |
| Разрешение |
6 разрядов |
| Диапазон амплитуд (нагрузка 50 Ом) |
2 мВп-п …10 Вп-п (канал1); 2 мВп-п…3 Вп-п (канал2); |
| Диапазон амплитуд (нагрузка 1 МОм) |
4 мВп-п…20 Впик-пик (канал1); 4 мВп-п…6 Вп-п (канал2); |
| Погрешность (частота 1 кГц) |
±1% уст. знач. ±1 мВп-п |
| Смещение |
± 5 В (50 Ом); ± 10 В (1 МОм); |
| Развитая функция модулирования, различные методы модуляции (канал 1) |
AM, FM, PM и FSK |
| Коэффициент гармоник (<1 Вп-п) |
DC…20 кГц: -70 дБн 20 кГц…100 кГц: -70 дБн 100 кГц…1 МГц: -55 дБн 1 МГц…10 МГц: -40 дБн |
| Фазовый шум |
-108 дБн/Гц @ 10 кГц |
| Время нарастания |
<20 нс |
| Выброс |
< 5% |
| Скважность |
20..80 % (1 мкГц…3 МГц) 40…60% (3 МГц…4 МГц) 50% (4 МГц…5 МГц) |
| Длительность импульса |
20 нс … 2000 с с минимальным разрешением 1 нс |
| Форма несущей |
синусоидальный, прямоугольный, пилообразный, импульсная, шумовая, произвольной формы |
| Источник запуска |
внутренний / внешний / ручной |
| Модулирующий сигнал |
синусоидальный, прямоугольный, пилообразный, шумовой, произвольной формы (частота модуляции 2 мГц – 20 кГц) |
| Глубина АМ |
0 – 120% |
| Девиация частоты |
0 – 5 МГц |
| Девиация фазы |
0 – 360° |
| Внутренняя частота FSK |
2 мГц – 50 кГц; коэф. заполнения – 50% |
| Линейный и логарифмический закон |
✓ |
| Направление |
вверх и вниз |
| Время свипирования |
1 мс – 500 с |
| Тип |
с количеством циклов от 1 -50 000 циклов, неограниченный, стробированный |
| Начальная фаза: -180° |
+180° |
| Внутренний период |
1 мкс – 500 с |
| Источник стробирования |
внешний запуск |
| Измерение |
частота, преиод, длительность положительного и отрицательного импульса, скважность |
| Диапазон |
100 мГц… 200 МГц |
