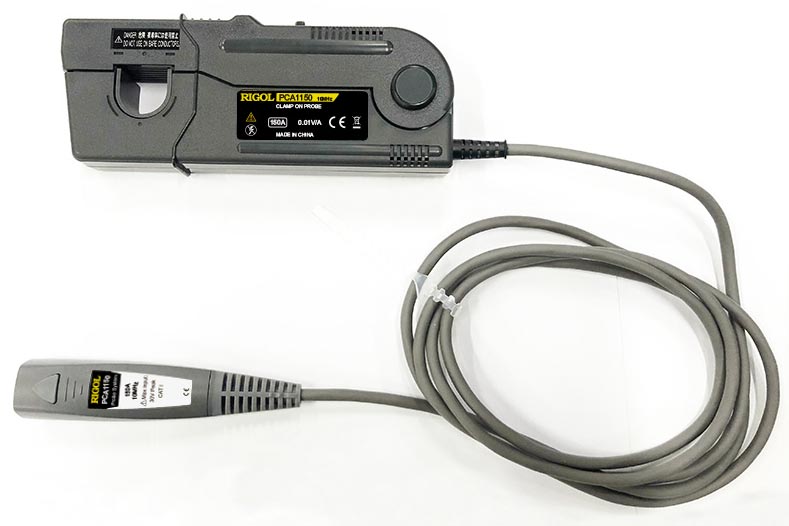

Токовый пробник для осциллографов. Охват 20 мм. Максимальный ток 150 А скз/ 300 Апик. Частотный диапазон DC…10 МГц. Диапазон: 0,01 В/А.
Точность 1% (<150 А скз), 2% <300 Апик), Время нарастания 35 нс. Габаритные размеры датчика 176х69х27 мм. Вес 500 г. Для осциллографов серий MSO/DS4000, DS6000, MSO/DS7000, MSO8000, HDO4000, DS70000..
Технические характеристики
Общие характеристики
| Максимальный ток в непрерывном режиме 150 Аскз |
✓ |
| Максимальное пиковое значение тока 300 Апик (непрерывно) 500 Апик (импульс длительностью ≤ 30 мкс) |
✓ |
| Частотный диапазон DC…10 МГц (-3 дБ) |
✓ |
| Коэффициент преобразования 0,01 В/А |
✓ |
| Диаметр охвата 20 мм |
✓ |
| Точность ±1%±1 мВ (≤150 А) ±2% (150…300 Aпик, диапазон DC, 45 Гц…66 Гц) |
✓ |
| Шум ≤25 мAскз (20 МГц) |
✓ |
| Время нарастания 3,5 нс |
✓ |
| Входной импеданс |
✓ |
| Максимальная мощность 8,5 ВА |
✓ |
| Длина кабеля 2 м |
✓ |
| Габаритные размеры датчика 176х69х27 мм |
✓ |
| Вес 500 гр |
✓ |
