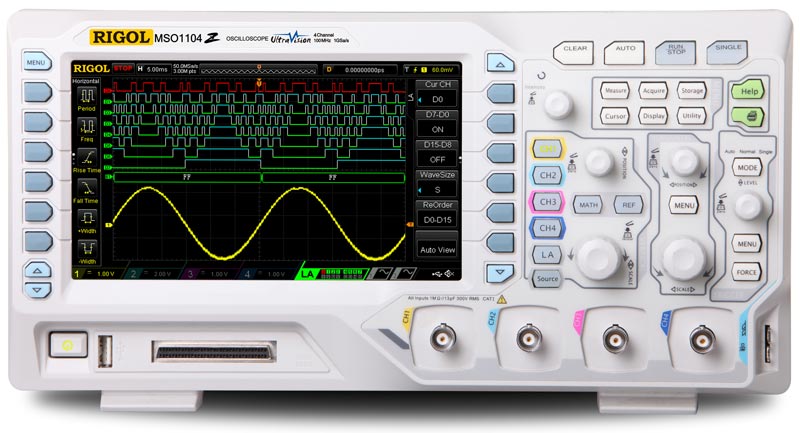

MSO1104Z-S Цифровой осциллограф MSO1104Z с опцией встроенного генератора

Осциллограф смешанных сигналов со встроенным генератором: 4 аналоговых канала + 16 цифровых.

Осциллограф: полоса пропускания — 100 МГц; частота дискретизации — 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с — 4 канала); макс.

память — 24 М ; входной импеданс: 1 МОм; скорость захвата 30000 осц/сек; 256 градаций яркости; расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI (опция). UltraVision; курсорные измерения.

24 автоизмерения; матем. функции; БПФ; интерполятор: линейный, Sin(x)/x; Регистратор 5000 кадров; самописец; тестирование в пределах Pass/Fail. Логич.анализатор: 1 Гвыб/сек, 12 М точек 30000 осц /сек.

Генератор: 2 канала, Полоса 0,1 Гц…25 МГц; 14 бит; 6 стандартных, 7 встроенных + произв.форма. глубина до 16 К точек, дискрет. 200 Мвыб/с; амплитуда 20 мВ…5 Впп. Выход синхронизации.

Интерфейс: USB-host, USB-device, LAN. Дисплей: 17,8 см (7″), цветной, TFT, 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122,4 мм.

Цифровой осциллограф Rigol MSO1104Z-S предоставляет пользователям широкие возможности по доступной цене.

Благодаря инновационной технологии UltraVision, большой глубине записи, наличию четырех каналов, высокой скорости захвата осциллограмм цифровой осциллограф Rigol MSO1104Z-S является идеальным средством для анализа сигналов при ограниченном бюджете.

Наличие в осциллографе Rigol MSO1104Z-S 16-канального логического анализатора позволяет использовать его для проектирования и анализа устройств со смешанными сигналами.

В осциллографе Rigol MSO1104Z-S также имеется встроенный двухканальный генератор сигналов..
