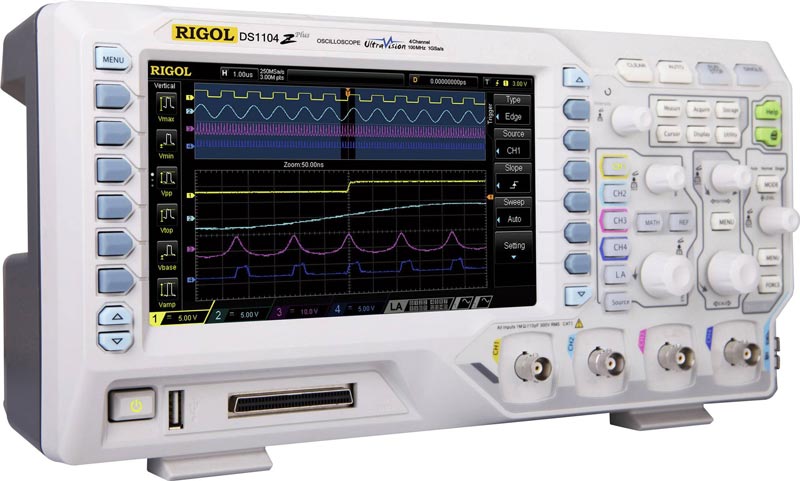

DS1104Z-S Plus Цифровой осциллограф DS1104Z Plus с опцией встроенного генератора

Осциллограф со встроенным генератором. Осциллограф: 4 аналоговых + 16 цифровых (опция) каналов. Полоса пропускания 100 МГц.

Частота дискретизации 1 Гвыб/с (500 Мвыб/с на 2 канала, 250 Мвыб/с — 4 канала). Максимальная память 12 М (6 М на канал), 24 М — опция. Входной импеданс 1 МОм. Скорость захвата 30000 осц/с.

Расширенная синхронизация, в т.ч. протоколы I²C, RS-232, SPI. UltraVision. Курсорные измерения. 24 автоизмерения. Математические функции. БПФ. Интерполятор: линейный, Sin(x)/x. Покадровый регистратор.

Самописец. Тестирование в пределах Pass/Fail. Генератор: 2 канала.

Полоса 0,1 Гц…25 МГц; 14 бит; 6 стандартных, 7 встроенных + произвольная форма; глубина до 16 К точек, дискретизация 200 Мвыб/с; амплитуда 20 мВ…5 Впп. Выход синхронизации.

Интерфейсы: USB-host, USB-device, LAN. Дисплей: 17,8 см (7″), цветной, TFT, 800 х 480. Вес: 3,2 кг. Размеры: 313,1 x 160,8 x 122,4 мм..
