Цифровой осциллограф. 4 канала. Полоса — 1 ГГц. Макс. частота дискретизации: 5Гвыб/с (реальное время); Макс.память: 140М точек.
Скорость захвата — 120000 осц./сек; Покадровый регистратор — до 180000 кадров. Технология UltraVision. Система WaveInspector . Расширенная синхронизация.
Работа с потоками данных: I2C, SPI, RS-232/UART, USB, FlexRay и CAN. Дисплей: WVGA; 10,1″, 800х480 точек, 8х14 делений. Интерфейс: USB-host, 2 USB-device, GPIB (опция), LAN (LXI-C), VGA.
Размеры: 400х255х124 мм.

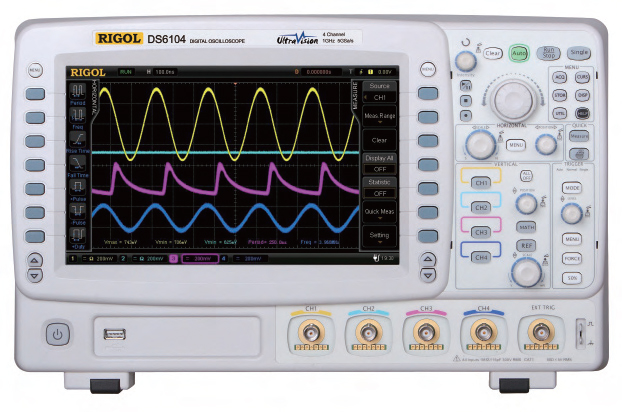

Вес: 4,05 кг Цифровой осциллограф Rigol DS6104 разработан для широкого диапазона сфер применения: промышленная и потребительская электроника, связь, научные исследования и многие другие, где требуются анализ, разработка и тестирование быстродействующих высокочастотных электронных устройств.
Неординарные технические характеристики и применённые в осциллографе инновационные технологии позволяют отнести Rigol DS6104 к осциллографам High-End класса.
Оригинальная технология UltraVision, разработанная компанией Rigol, сочетает в себе удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек), широкий динамический диапазон, превосходную скорость захвата осциллограмм (до 180 тысяч осциллограмм в секунду).
В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.
Использование этой технологии особенно удобно в цифровом дизайне и диагностике цифровых и аналоговых устройств.
Применённая в цифровом осциллографе Rigol DS6104 система WaveFinder обеспечивает удобство при поиске и анализе отдельных участков осциллограммы..
