Осциллограф цифровой. 2 канала. Полоса пропускания — 100 МГц. Частота дискретизации — 2 Гвыб/с (1 Гвыб/с на канал). Макс. память — 56 M (28 М на канал). Входной импеданс: 1 МОм.
Скорость захвата 50000 осц/сек. 256 градаций яркости. Расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB. UltraVision. Курсорные измерения. 24 автоизмерения. Матем. функции. БПФ.
Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (65000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации.
Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8″), цветной, TFT, 800 х 480. Вес: 3,9 кг. Размеры: 361,6 x 179,6 x 130.8 мм.

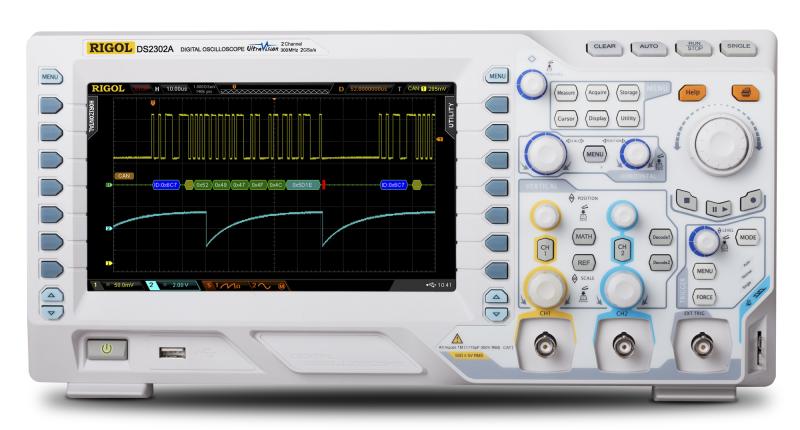

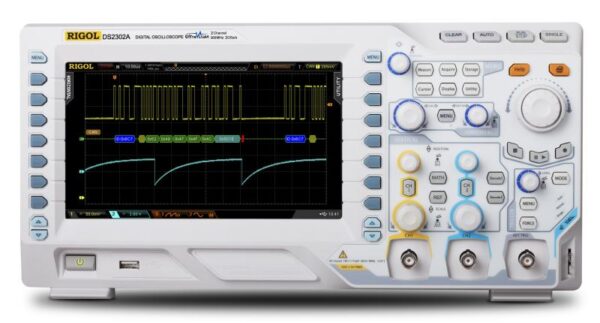

Цифровой осциллограф Rigol DS2102A отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.).
Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм.
В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.
Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.
Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol DS2102A особо привлекательным для разработки и отладки цифровых устройств..
