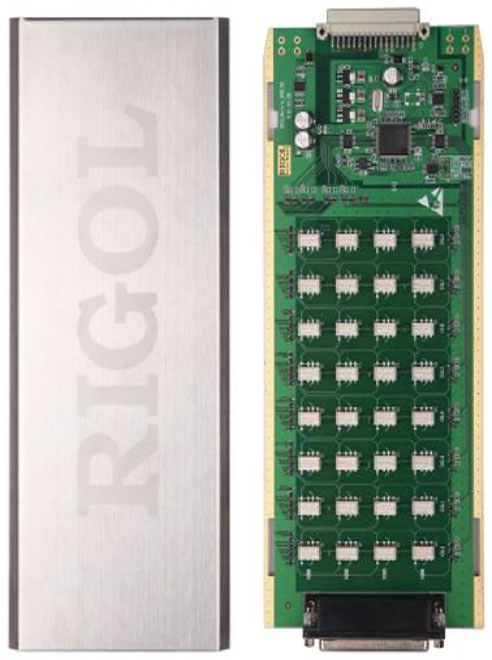

Двухпроводный матричный коммутатор. Соединение нескольких коммутаторов (до 160 точек пересечения). Конфигурация: 4х8 (однополюсный) . Скорость включения/выключения 200 кан/сек. Макс.
входное напряжение (DC, AC) 300 Вскз. Макс. сила тока (DC, AC) 1 Аскз. Макс. мощность 50 ВА. Полоса AC — 1 МГц..
Технические характеристики
Основные характеристики
| Тип модуля |
двухпроводный матричный коммутатор |
| Максимальное количество каналов |
32 |
| Возможность соединения нескольких коммутаторов (до 160 точек пересечения). |
✓ |
| Конфигурация |
4х8 |
| Схема измерения |
2-х проводная. |
| Скорость включения/выключения 200 кан/сек. |
✓ |
| Возможность соединения с измерительным модулем MC3065 |
нет |
Максимальные входные характеристики
| Напряжение (DC, AC) 300 Вскз. |
✓ |
| Сила тока (DC, AC) 1 Аскз. |
✓ |
| Мощность 50 ВА. |
✓ |
| Изоляция (между каналами, между каналом и землей) (DC, AC) 300 Вскз. |
✓ |
Параметры постоянного напряжения
| Смещение напряжения 5 мкВ |
✓ |
| Начальное сопротивление при замыкании канала <1 Ом |
✓ |
| Экранирование (между каналами, между каналом и землей) >10 ГОм |
✓ |
Параметры переменного напряжения
| Полоса 1 МГц. |
✓ |
| Перекрестные помехи между каналами -18 дБ |
✓ |
| Емкость HI |
LO 100 пФ |
| Емкость LO |
земля 200 пФ |
Прочие характеристики
| Точность холодного спая термопары (типовое) 0,8 °С |
✓ |
| Срок службы переключателя (без нагрузки) (типовое) 100 М |
✓ |
| Срок службы переключателя (при номинальной нагрузке) (типовое) 100 К |
✓ |
| Рабочая температура 0 °С ~ 55 °С |
✓ |
Дополнительная комплектация
| M3TB48 Распределительный бокс |
✓ |
