Цифровой анализатор спектра 9 кГц — 3 ГГц; цифровой частот. синтез, встр. предусилитель, средний уровень соб.шума: -148дБмВт; макс.уровень +30 дБмВт; RBW: от 10Гц; фаз.
шум: -88 дБн/Гц; измерение мощности в канале, соотн. мощностей в смежных каналах, измерение полосы по уровню, сигнал/шум, гарм. искажения, TOI; маркерные измерения; запись спектрограмм и настроек.
Встроенный трекинг-генератор: частотный диапазон 9 кГц — 3 ГГц; выходной уровень -20 дБм…0 дБм; устанавливается на заводе.
Цветной ЖК-дисплей 8,5″; интерфейс USB device, USB host, VGA, LXI-C; батарейное питание; размеры 399 х 223 х 159 мм, масса 6,2 кг.

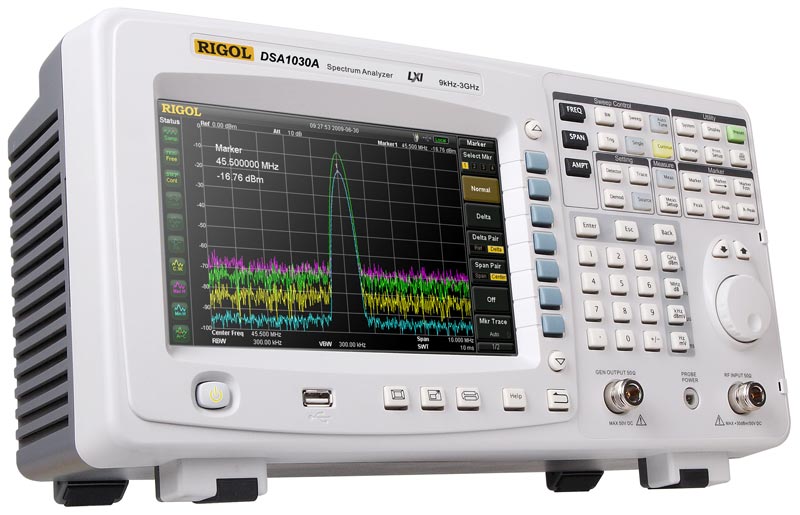

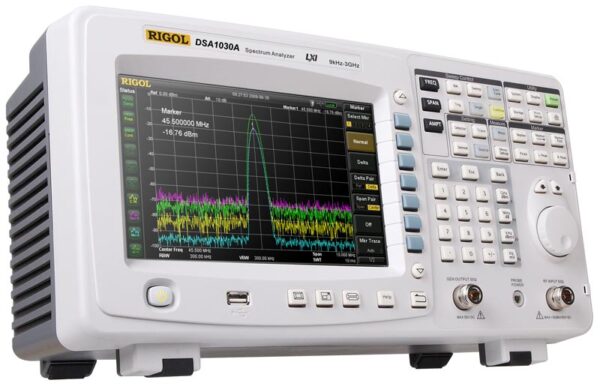

Анализатор спектра Rigol DSA1030A-TG представляет собой компактный и лёгкий прибор, имеющий превосходное соотношение цены и возможностей.
Цифровая технология ПЧ обеспечивает исключительную производительность и стабильность при анализе спектра.
В анализаторе спектра Rigol DSA1030A-TG имеется возможность расширенных измерений мощности, гармоник, шумов и искажений, ЭМИ измерений.
Встроенный трекинг-генератор позволяет использовать анализатор спектра Rigol DSA1030A-TG для измерения S-параметров..
Технические характеристики
Отображение
| Логарифмическая шкала |
1 дБ…200 дБ |
| Линейная шкала |
0 до опорного уровня |
| Количество точек |
601 (нормальный), 751 (полный экран) |
| Количество графиков |
3 + основная |
| Тип детектора |
Normal, Positive-peak, Negative-peak, Sample, RMS, Voltage Average |
| Операции над графиками |
непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка, A-B, A+константа, A-константа. |
| Единицы измерения |
дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт |
Расширенные измерения
| измерение мощности в основном канале |
✓ |
| измерение занимаемой полосы |
✓ |
| соотношение мощностей в смежных каналах |
✓ |
| измерение мощности во временной области при нулевой полосе пропускания |
✓ |
| измерение мощности в полосе между двумя максим. точками |
✓ |
| измерение отношения сигнал/шум измерение гармонических искажений |
✓ |
| измерение интермодуляционных искажений |
✓ |
| тестирование в пределах |
✓ |
Стандартная комплектация
| Кабель питания |
✓ |
| USB кабель |
✓ |
| Крышка на переднюю панель |
✓ |
| Краткое руководство по эксплуатации |
✓ |
| CD-ROM (руководство пользователя, руководство по программированию) |
✓ |
Дополнительная комплектация
| адаптер USB-GPIB |
✓ |
| комплект аксессуаров DSA Utility Kit |
✓ |
| крышка для переднюю панель DSA1000-FPCS |
✓ |
| мост для измерения КСВН VB1020 |
✓ |
| мост для измерения КСВН VB1040 |
✓ |
| комплект для монтажа в стойку DSA1000-RMSA |
✓ |
| мягкая сумка DSA1000-SCBA |
✓ |
| зонд ближнего поля RF2 |
✓ |
| программное обеспечение Ultra Spectrum |
✓ |
