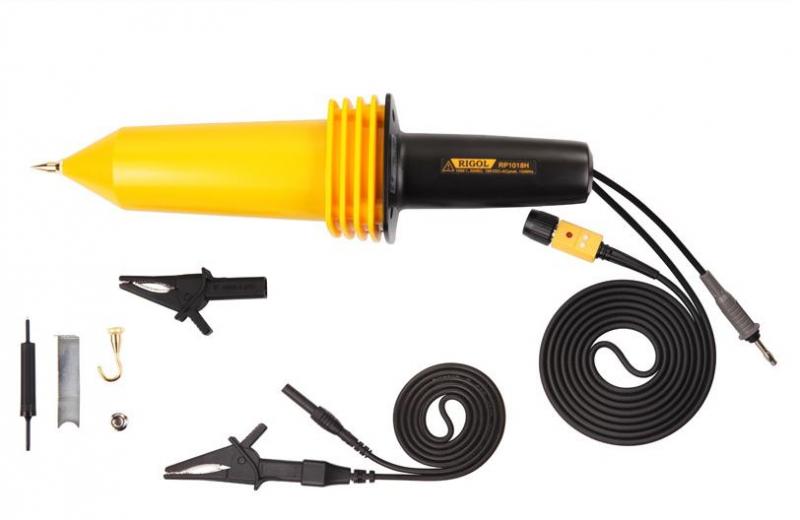

Пробник пассивный высоковольтный DC-150 МГц, коэф.ослабления 1000х, макс.входное напряжение 18 кВп-п (DC+AC) пик/ 12 кВ ACскз, макс.
ток нагрузки 90 мкА, входной импеданс 200 МОм, диапазон компенсации 10 пФ~35 пФ, время нарастания 2,4 нс. Габаритные размеры 80х80х320 мм, Вес 460 г. Для всех серий осциллографов Rigol.
Временно недоступен к поставке!.
Технические характеристики
Общие характеристики
| Максимальное рабочее напряжение |
DC+AC: 18 кВпик CAT II AC: ≤12 кВскз (синус) CAT II |
| Сигнал/шум DC ≥60 дБ (1 кГц), ≥50 дБ (1 МГц) |
✓ |
| Полоса пропускания DC…150 МГц |
✓ |
| Коэффициент деления 1 |
1000 |
| Время нарастания ≤2,4 нс |
✓ |
| Максимальный ток нагрузки 90 мкА |
✓ |
| Входной импеданс 200 МОм || 1,5 пФ |
✓ |
| Диапазон компенсации 10 пФ…35 пФ |
✓ |
| Точность DC |
±3% полного диапазона AC: ±3% (1 кГц) |
| Температурный коэффициент <200 ppm / °C |
✓ |
| Длина кабеля 2 м ± 0,2 м |
✓ |
| Рабочие условия Температура |
-10…55 °C Относительная влажность: ≤85%RH |
| Габаритные размеры Ø80 х 320 мм |
✓ |
| Вес 460 г |
✓ |
