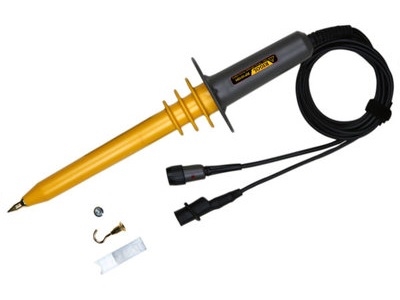

Пробник пассивный высоковольтный DC-40 МГц, коэф.ослабления 1000х, макс.входное напряжение 10 кВ (DC), 20 кВп-п (импульс)/ 7 кВ ACскз, входной импеданс/емкость 100 МОм/3 пФ, диапазон компенсации 5 пФ~50 пФ, время нарастания 8,8 нс.
Габаритные размеры Ø75х320 мм, Вес 250 г. Для осциллографов Rigol серий DS1000B/D/E/CA/Z/Z-S, DS2000, DS/MSO4000, DS6000. Временно недоступен к поставке!.
Технические характеристики
Общие характеристики
| Максимальное рабочее напряжение |
DC: 10 кВ AC: ≤20 кВп-п AC: ≤7 кВскз (синус) |
| Сигнал/шум DC ≥60 дБ (1 кГц), ≥50 дБ (1 МГц) |
✓ |
| Полоса пропускания DC…40 МГц |
✓ |
| Коэффициент деления 1 |
1000 |
| Время нарастания ≤8,8 нс |
✓ |
| Входной импеданс 100 МОм || 3,0 пФ |
✓ |
| Диапазон компенсации 5 пФ…50 пФ |
✓ |
| Точность DC |
±3% полного диапазона AC: ±3% (1 кГц / 1 кВ) |
| Температурный коэффициент <200 ppm / °C |
✓ |
| Длина кабеля 2 м ± 0,2 м |
✓ |
| Рабочие условия Температура |
-10…55 °C Относительная влажность: ≤85%RH |
| Габаритные размеры Ø75 х 340 мм |
✓ |
| Вес 250 г |
✓ |
