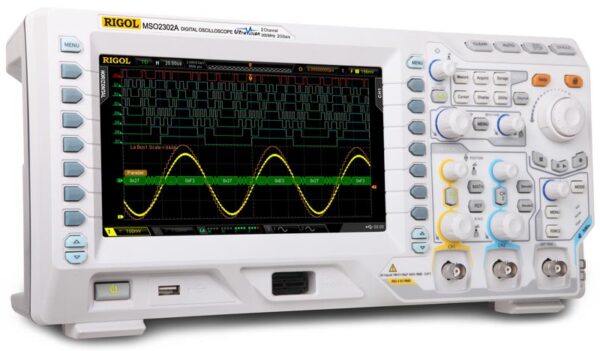

MSO2202A-S Цифровой осциллограф MSO2202A с опцией встроенного генератора

Цифровой осциллограф смешанных сигналов со встроенным генератором: 2 аналоговых канала + 16 цифровых. Осциллограф: полоса пропускания — 200 МГц; частота дискретизации — 2 Гвыб/с (1 Гвыб/с на канал).

Макс. память — 56 M (28 М на канал); входной импеданс: 1 МОм, 50 Ом; скорость захвата 50000 осц/сек; 256 градаций яркости; расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB.

UltraVision; курсорные измерения. 24 автоизмерения; матем. функции; БПФ;.

интерполятор: линейный, Sin(x)/x; усреднение; пиковый детектор (500 пс); покадровый регистратор (65000 кадров); самописец; тестирование в пределах Pass/Fail.

Логич.анализатор: 1Гвыб/сек, 28 М точек, 50000 осц /сек. Генератор: 2 канала, Полоса 0,1 Гц…25 МГц; 14 бит; 6 стандартных, 7 встроенных + произв.форма. глубина до 16 К точек, дискрет.

200 Мвыб/с; амплитуда 20 мВ…5 Впп. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8″), цветной, TFT, 800 х 480. Вес: 3,9 кг. Размеры: 361,6 x 179,6 x 130.8 мм.

Цифровой осциллограф Rigol MSO2202A-S отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.).

Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм.

В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.

Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.

Наличие в цифровом осциллографе Rigol MSO2202A-S встроенного шестнадцатиканального логического анализатора позволяет с помощью этого осциллографа исследовать коррелированные во времени аналоговые и цифровые сигналы.

В цифровом осциллографе Rigol MSO2202A-S имеется встроенный двухканальный генератор сигналов.

Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2202A-S особо привлекательным для разработки и отладки цифровых устройств..
