Цифровой осциллограф смешанных сигналов: 2 аналоговых канала + 16 цифровых. Осциллограф: полоса пропускания — 200 МГц; частота дискретизации — 2 Гвыб/с (1 Гвыб/с на канал). Макс.
память — 56 M (28 М на канал); входной импеданс: 1 МОм, 50 Ом; скорость захвата 50000 осц/сек; 256 градаций яркости; расширенная синхронизация в т.ч. протоколы I2C, RS232, SPI, USB.
UltraVision; курсорные измерения. 24 автоизмерения; матем. функции; БПФ;.
интерполятор: линейный, Sin(x)/x; усреднение; пиковый детектор (500 пс); покадровый регистратор (65000 кадров); самописец; тестирование в пределах Pass/Fail.
Логич.анализатор: 1Гвыб/сек, 28 М точек, 50000 осц /сек. Выход синхронизации. Интерфейс: USB-host, USB-device, LAN. Дисплей: 20 см (8″), цветной, TFT, 800 х 480. Вес: 3,9 кг.
Размеры: 361,6 x 179,6 x 130.8 мм.

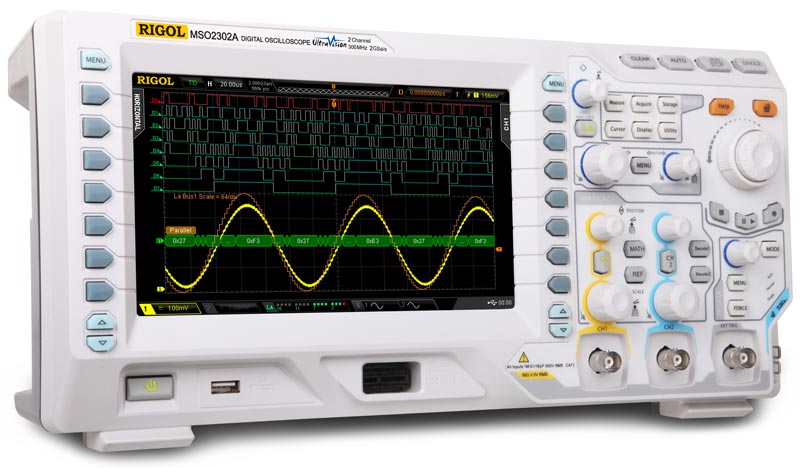

Цифровой осциллограф Rigol MSO2202A отличают низкий уровень шума, расширенные возможности по запуску, возможность синхронизации и декодирования сигналов последовательных шин (I²C, RS-232, SPI и др.).
Оригинальная инновационная технология UltraVision, разработанная компанией Rigol, сочетает в себе большую длину записи осциллограммы, удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм.
В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.
Использование этой технологии в осциллографах особенно удобно при разработке и диагностике цифровых и аналоговых устройств.
Наличие в цифровом осциллографе Rigol MSO2202A встроенного шестнадцатиканального логического анализатора позволяет с помощью этого осциллографа исследовать коррелированные во времени аналоговые и цифровые сигналы.
Уникальная функциональность при оптимальной цене делают цифровой осциллограф Rigol MSO2202A особо привлекательным для разработки и отладки цифровых устройств..
