4 канала. Полоса пропускания — 200 МГц. Частота дискретизации — 2 Гвыб/с на канал. Макс. память — 14 М на каждый канал. Входной импеданс: 1 МОм и 50 Ом. Скорость захвата 60000 осц/сек.
256 градаций яркости. Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, LIN, RS232/UART, SPI, USB, FlexRay. UltraVision. Курсорные измерения. 29 автоизмерения. Матем. функции.
БПФ . Интерполятор: линейный, Sin(x)/x. Усреднение. Пиковый детектор (500 пс). Покадровый регистратор (127000 кадров). Самописец. Тестирование в пределах Pass/Fail. Выход синхронизации.
Интерфейс: 2USB-host, USB-device, LAN, VGA. Дисплей: 23 см (9″), цветной, TFT, 800 х 480. Вес: 4,8 кг. Размеры: 440 x 218 x 130 мм.

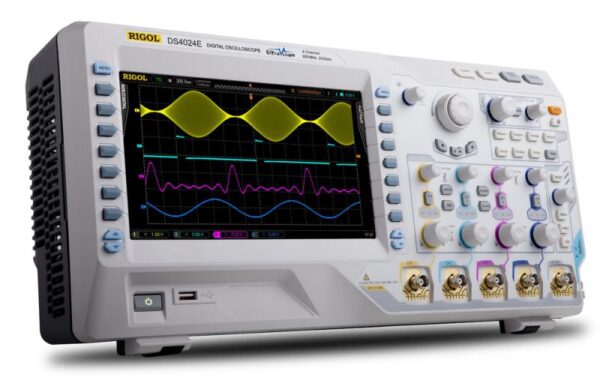

Цифровой осциллограф Rigol DS4024E объединяет в себе незаурядные технические характеристики, исключительные возможности по анализу сигналов и инновационные технологии, благодаря чему осциллограф Rigol DS4024E является незаменимым средством для проведения НИОКР.
Оригинальная инновационная технология UltraVision, разработанная в компании Rigol, сочетает в себе удобную навигацию по захваченному сигналу, превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), большую длину записи осциллограммы (до 140 миллионов точек).
В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.
Применение этой технологии в цифровом осциллографе Rigol DS4024E делает его эффективным инструментом при разработке, диагностике и отладке цифровых и аналоговых электронных устройств..
